軸電流一直是主要電機制造商的熱門話題。為了防止軸電流的危害，大家都在孜孜不倦地演示試驗,探討試圖尋找一種簡單、經濟、可靠的設計方案。今天沈女士也講了電機軸電流。

為什么會有軸向電流？事實上，每臺電機或多或少都有軸電流，其中大部分不會危及電機的正常運行。大電機繞組與外殼之間的分布電容大，軸電流燒蝕軸承幾率高;變頻電機功率模塊的開關頻率高、高頻脈沖電流通過繞組與外殼之間的分布電容阻抗小，峰值電流大，軸承動體和滾道也容易被電腐蝕，造成“搓板紋”損壞。

軸電流產生機構正常情況下，三相對稱電流流經三相交流電機的三相對稱繞組，產生圓形旋轉磁場。此時電機兩端磁場對稱，沒有與電機軸互鎖的交變磁場，軸兩端沒有電勢差，也沒有電流流過軸承。以下情況可能是打破磁場對稱狀態,有交變磁場，感應出軸電流的交聯電機軸。

當出現這種情況時，會造成兩端磁場不對稱，造成軸電壓：1)三相電流不對稱；2)沖片為扇形片拼接而成的圓環；3)冷軋薄板，不是絕對各向同性；4)鐵芯槽、通風口等的存在。導致磁路中的不平衡磁阻；5)轉軸周圍有交變磁通，切割轉軸。

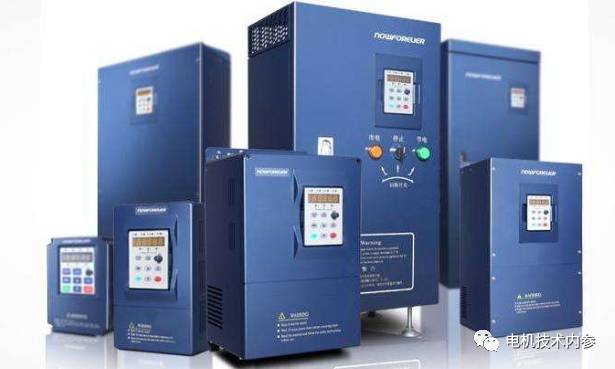

當逆變器供電時，IGBT快速開關元件將在軸承上產生高頻電流脈沖。

旋轉部件的靜電累積費用。

電機運行的現場周圍有許多高壓設備。在強電場的作用下，感應出軸電壓被安裝在轉軸的兩端。

00-1010可分別在空載和負載運行下用10-20V高內阻電壓表測量。

軸電壓檢測

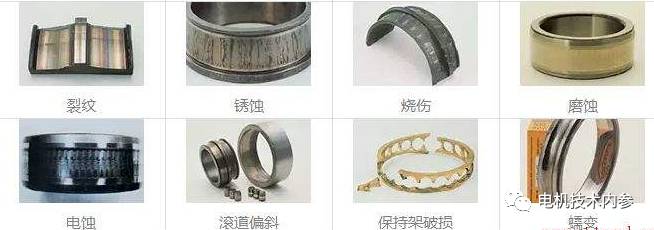

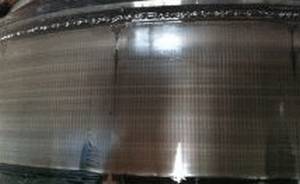

滾道被高頻放電損壞；

軸承因高溫故障而解體，有時會伴隨軸承運轉環。

00-1010 安裝接地軟碳刷，使接地碳刷可靠接地，并與轉軸可靠接觸，保證轉軸電位為零。

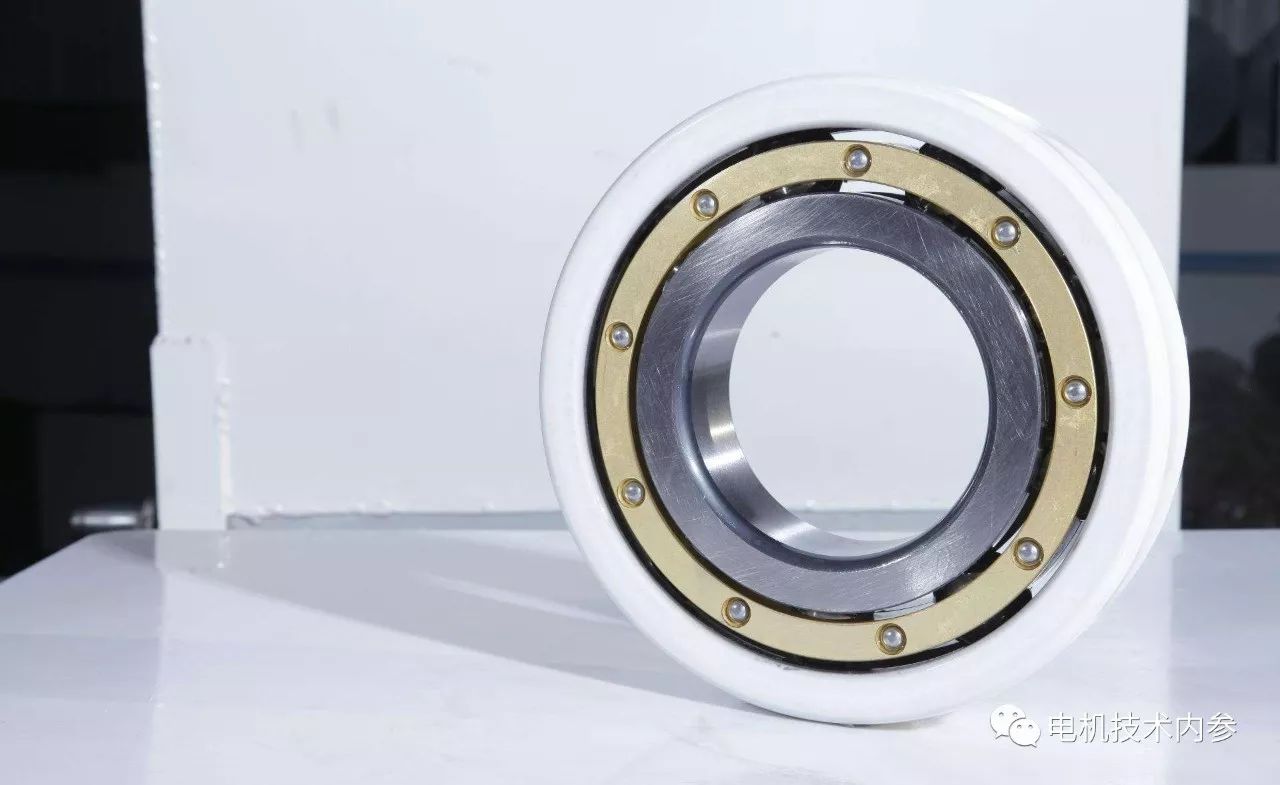

非軸向延伸端的軸承室應采取絕緣措施，或使用絕緣軸承。對于高壓電機，可以采用端蓋和軸承套之間的絕緣。

軸電流一方面與電機本身的設計有關，另一方面與電機實際匹配的電源和工作條件有關。為了防止軸電流問題，品牌電機廠商對大型電機采取了統一的防御措施，看似“多余”的措施保證了電機運行的可靠性，無疑是一種好的、性價比高的方法。
