一、YBX3防爆電機的產品名稱和數量：

序列號

名字

模型

能力

量

注意

1

三相異步電動機

YBX3-280M-4

90KW

1臺

二、技術條件：

1、電源：380V　+10%～-5% 三相 50HZ

2、海拔：1078m

3、裝設環境：戶外

4、環境溫度：-25℃～+40℃

三、技術要求：

執行標準：符合GB/ 755 -2008 旋轉電動機 定額和性能（idt IEC 60034-1:1996）；

符合GB18613-2006《中小型三相異步電動機能效限定值及節能評價值》中關于能效限定值的要求；

1、額定電壓：380V

2、額定頻率：50HZ

3、絕緣等級：F級少膠VPI工藝

4、功率因數：cosΦ≥0.88

5、電磁效率：η≥95％

6、防護等級：IP54 防爆等級：DIICT4

7、接法： △

8、絕緣強度：≥10MΩ（20℃時）

9、介電強度： 耐壓 AC 1000V 1min

10、繞組最高溫升：≤80℃

11、軸承最高溫升：≤50℃

12、運行噪聲：　　≤94dB

13、冷卻方式：IC411

14、安裝方式：臥式B3

15、額定工作制：S1（連續）

16、額定轉速：1480r/min

17、轉子型式：鼠籠型鑄鋁轉子

18、電機接線盒位置在機座頂部。

19、機體關鍵尺寸：

⑴、電機底腳螺栓通孔中心線距（徑向）：A=457mm

⑵、電機底腳螺栓通孔中心線距（軸向）：B=419mm

⑶、由電機軸伸肩到最近的底腳螺栓通孔中心線的距離：

C=190mm

⑷、軸伸端直徑：D=75mm

⑸、軸伸長度：E=140mm

⑹、軸伸端健槽寬度：F=20mm

⑺、軸伸端由健槽底到外徑的最大距離：G=67.5 mm

⑻、由電機底腳支撐面到軸中心線的高度：H=280mm

⑼、電機底腳螺栓通孔直徑：K=24mm

20、電機的包裝必須能夠避免電機在運輸過程中受潮和損傷，以確保運抵現場后不需解體檢查即可安裝投運。

21、電機自帶定子測溫裝置、軸承測溫裝置、不停機注排油裝置。

22、電機置于剛性平臺上，處于自由狀態時，軸向、徑向、垂直三個方向的振動速度均不大于2.8mm/s，兩倍振幅值不大于0.12mm，電動機的軸伸徑向偏擺不大于0.08mm；

23、制造材料要求：

⑴、鐵芯需采用高導磁取向冷軋硅鋼片（武鋼產品或日本進口產品）；

⑵、線圈需采用優質無氧銅拉制導線；

⑶、接線盒支柱絕緣子必須采用防污型；

⑷、前后軸承選用SKF產品，軸承型號及潤滑注意事項應在電動機銘牌上醒目示明；

四、其他要求：

1、供銷合同一經生效，供方需在一周內提供如下圖紙資料：

①電動機的外型結構圖、尺寸圖、安裝圖；

②電動機重量；

2、設備交貨時需隨機附帶如下資料：

⑴、試驗報告（至少包括以下項目）：

a、繞組直流電阻；b、繞組絕緣；

c、空載電流； d、工頻耐壓試驗；

e、試驗合格證；

⑵、電動機安裝使用說明書、合格證；

3、設備交付界定為：運抵需方現場且通過初步驗收；

4、在合同執行過程中，供方必須根據需方要求，按時準確地提供其它相關的設計資料和數據，以配合工程順利完工；

5、設備交付后，以試運行72小時后無任何異常，為驗收合格的標準；

6、供方提供的全套技術資料必須詳盡而且真實；

7、非供方自主生產的外協件必須從國內同類產品中優選；

8、其它未做要求的項目或功能必須具有國內同類設備先進水平

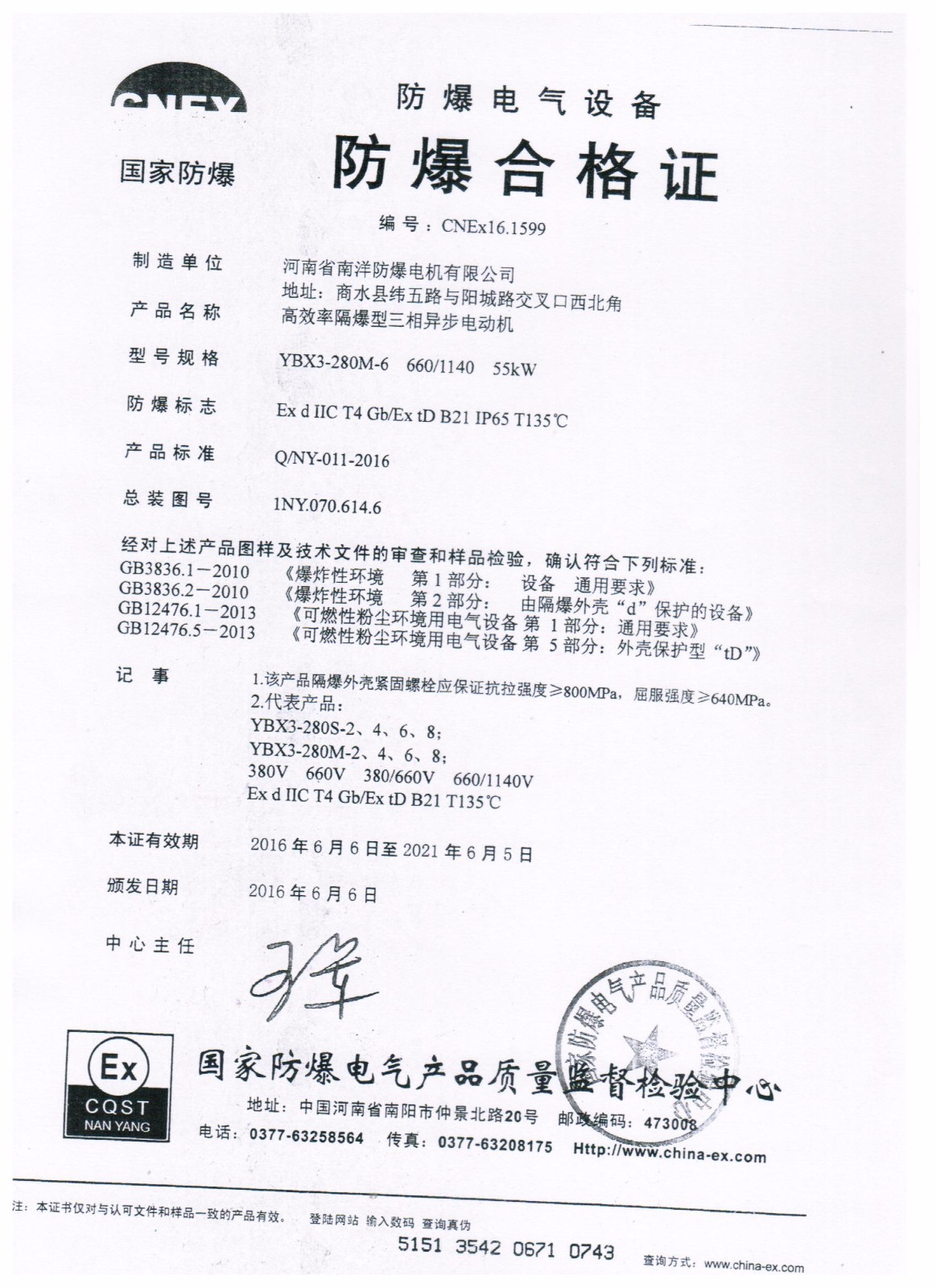

根據以上要求我司為客戶提供：YBX3-280M-4 90kw 二級能效防爆電機，CT4防爆等級標準，軸承采用SKF進口軸承。我司YBX3防爆電機具有國內領先的CT4防爆等級的防爆合格證。
