電動機的正向和反向控制是電氣工程領域中的常見控制電路，廣泛用于雙向控制電路中，例如礦井提升機，卷?yè)P(yáng)機等。

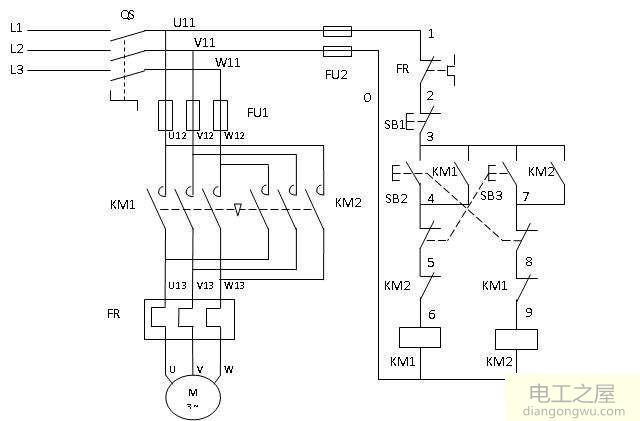

問題中提到的兩個接觸器的常閉點與線圈串聯，實際上是兩個正向和反向接觸器的安全聯鎖。這樣做的目的是，當一個接觸器工作時，另一接觸器無法連接到操作上。如果未互鎖，則一個接觸器運行時，另一接觸器將閉合，并發生短路故障。因?yàn)殡妱?dòng)機是在正向和反向方向上控制的，所以?xún)上嗑€是反向的，并且由接觸器實現。如圖所示：

中，可以看到KM1和KM2接觸器的中間相L2沒有改變，并且L1和L3相的接線也改變了。線圈互鎖，L1和L3相短路。

三相異步電動機的正向和反向電路可以稱為非?！俺墒臁钡摹敖?jīng)典”電氣控制電路。據說它是經典的，因?yàn)樗窃S多新手電工必備的電路。據說之所以成熟，是因?yàn)橛锌赡茉谠S多機械設備的電氣控制電路中看到前向和反向控制鏈接的“元素”。例如，最早的通用車床電路和當前的CNC車床電路可以看到正向和反向連桿和起重機。您還可以看到電氣控制電路，例如徑向鉆孔機和萬能銑床的主軸的上升和下降，主軸的正向和反向旋轉。您還可以看到徑向的電路。如下圖所示，鉆孔機具有正向和反向電路鏈接。

在兩個接觸器的常閉點以及三相電動機的正向/反向旋轉中，線圈的串聯連接是電路安全保護的環節。

各種設備必須具有安全保護措施。否則，如果發生事故，電路也不例外，因?yàn)樗艽蟆＿€有許多保護措施，例如與一個接觸器的常閉點接觸。另一個設備線圈的串聯連接是一種安全保護鏈接，該鏈接稱為“互鎖”鏈接。這種保護是相互制約的關系。如下圖所示，交流接觸器KM1和KM2必須與正向KM1和反向KM2控制電路中其他接觸器的一對輔助常數串聯。關閉聯系人以同時關閉它。當對KM1線圈通電時，與KM2線圈串聯的常閉觸點KM1斷開KM2線圈，并且不供電。這樣，在任何情況下KM1和KM2不會同時通電。
